Treillis soudé spécial en rouleau, pour prédalles et dallages



Description

Le treillis soudé spécial prédalles en béton précontraint d'amas est un treillis soudé de structure fabriqué à partir de fils d'acier à haute adhérence. Il est livré en rouleaux pour une mise en place aisée et rapide sur le platelage coffrant des prédalles.

Il est constitué de :

  • 4 fils de trame longitudinaux en acier recuit d'entraxe constant et égal à 600 mm
  • aciers transversaux disposés sur les 4 fils de trame et assemblés par soudure.

La gamme comprend trois types de fabrication :

  • le treillis soudé en rouleaux standards – longueur 320 m – aciers transversaux en fils Ø 5 HA,
  • le treillis soudé en rouleaux – longueur à la demande – aciers transversaux en Ø 5 HA,
  • le treillis soudé en rouleaux – longueur et aciers transversaux à la demande.

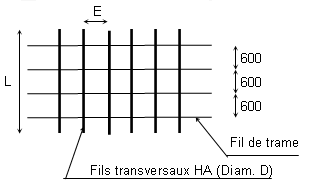

Géometrie


Aciers transversaux



Caractéristiques techniques

Désignation des rouleaux de treillis soudé standards

D

(mm)

E

(mm)

L

(mm)

Section d'acier

(cm2/m)

Poids nominal

(kg/m2)

Longueur rouleau

(m)

RS 5/200/800

5

200

800

0,89

0,74

50

RS 5/250/800 (sur stock)

5

250

800

0,78

0,65

50

RS 5/300/800

5

300

800

0,65

0,55

50

RS 5/220/2400

5

220

2400

0,89

0,74

325

RS 5/250/2400 (sur stock)

5

250

2400

0,78

0,65

370

RS 5/300/2400

5

300

2400

0,65

0,55

445

RS 5/220/2350

5

220

2350

0,89

0,74

325

RS 5/250/2350

5

250

2350

0,78

0,65

370

RS 5/300/2350

5

300

2350

0,65

0,55

445

Colisage : Chaque rouleau est livré avec fût central métallique consigné.

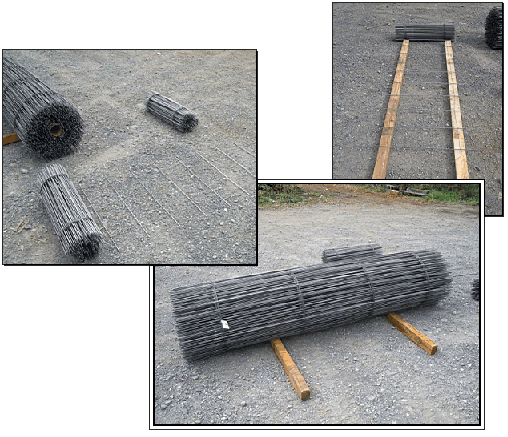

Le procédé de fabrication du treillis soudé AMAS confère aux rouleaux une forme tassée et géométriquement stable.



Les avantages sont multiples :

Stockage  :

  • Possibilité de stocker jusqu'à 4 épaisseurs de rouleaux les uns sur les autres sans que le rouleau d'en bas ne soit écrasé.
  • Gain de place.



Mise en place sur la piste :

  • Les machines de fabrication du treillis soudé sont équipées d'un détecteur de soudure qui averti l'opérateur du manque de solidité d'un soudure : une agrafe est alors ajoutée à la main pour palier à cette faiblesse.
  • Le déroulage est optimal et peut se faire par une seule personne à l'aide d'un chariot entièrement manuel.
