   DC40/IGC1

 INSERTS DE SECURITE POUR GARDE-CORPS PROVISOIRES DE CHANTIER




INSERTS DE SECURITE POUR GARDE-CORPS 25 MM
PROVISOIRES DE CHANTIER

POUR : PREDALLES BETON ARME / PRECONTRAINT/ ELEMENTS PLATS
(EPAISSEUR MINI : 5 CM).



PRODUIT DEVELOPPE EN PARTENARIAT AVEC : OTEP

CONFORME A LA NORME NF P 93-340 DE JUIN 1994.
AGREMENT VERITAS N° 2439621/1/1 du 03/02/2012.

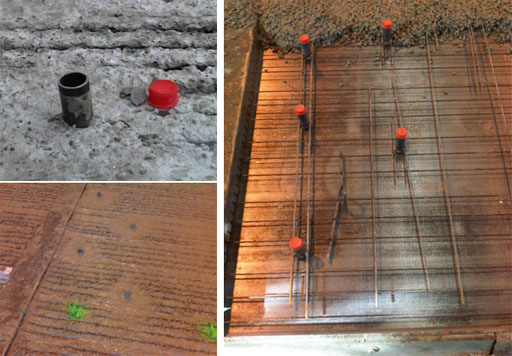

Insert de sécurité posé en usine pour la mise en place des garde-corps de sécurité de chantier pendant la pose des prédalles ou tout autre élément plat (dans ce cas, validation requise par AMAS). Cet insert est conforme à la norme NF P 93-340 de JUIN 1994. Essai de conformité validé par VERITAS - rapport n° 2439621/1/1 du 03/02/2012.









DESCRIPTION PHYSIQUE

  • Poids approximatif : 0,4 kg.
  • 2 armatures HA 5 en FeE500 cranté – longueur 25 cm, pour ligaturage sous les armatures porteuses des prédalles dans n’importe quelle configuration d’armatures selon le CPT titre II (comme pour les crochets de levage des prédalles). Armatures certifiées AFCAB.
  • 1 tube 26/34 - longueur 100 mm (requis par la norme de référence).
  • 1 rondelle en acier diam. 40 mm pour obturer l’extrémité inférieure du tube 26/34.
  • 1 capuchon plastique de couleur rouge ou jaune, à enlever avant l’introduction du tube / garde-corps sur le camion de livraison des prédalles.

  • Colisage : par 2000 unités.
CONDITIONS D’UTILISATION

  • Résistance minimale du béton à la mise en place des garde-corps : 28 MPa sur cube 10x10x10.
  • Prédalles d’épaisseur 5 cm minimum.
  • Insert ancré dans le béton de la prédalle d’au moins 3 cm (distance entre l’extrados de la prédalle et le dessus des armatures HA de l’insert) avec passage des 2 armatures HA sous les
    • armatures porteuses de la prédalle.
  • Distance minimale de l’axe de l’insert au bord de la prédalle : 20 cm, dans n’importe quelle direction (rive ou extrémité de la prédalle).
  • Distance minimale entre axe d’inserts sur une même ligne : 100 cm. Distance maximale indicative 200 cm à valider avec le système de garde-corps général pour conformité à la norme de référence.
  • Autres distances possibles. Validation requise par le BE d’AMAS.
